Diagnostyka kondensatorów na płycie głównej wymaga precyzji, wiedzy i odpowiednich narzędzi. Często to właśnie uszkodzone kondensatory są przyczyną niestabilnej pracy komputera, pojawiających się bluescreenów czy problemów z zasilaniem. W niniejszym artykule omówimy proces sprawdzania kondensatorów od wstępnej oceny wizualnej po zaawansowane pomiary ESR i pojemności, a także wskażemy niezbędne akcesoria i techniki lutowania. Dzięki temu każdy serwisant będzie w stanie szybko i skutecznie zdiagnozować usterki oraz zdecydować o konieczności wymiany elementów.
Identyfikacja symptomów uszkodzonych kondensatorów
Wstępne rozpoznanie problemów na płycie głównej opiera się przede wszystkim na wizualnej ocenie elementów. Uszkodzone kondensatory często zdradzają swoje bolączki w postaci:
- spękanych lub wybrzuszonych blaszek na szczycie korpusu,
- wyciekającego elektrolitu, widocznego jako ciemne lub brunatne plamy,
- zarysowań i odbarwień wokół nóżek, sugerujących przegrzanie,
- nieregularnego ułożenia elementu – pochylenie w stosunku do linii montażu.
Obserwacja pod lupą lub pod mikroskopem pozwala na wykrycie subtelnych defektów, które mogą zostać przeoczone gołym okiem. Zaniedbanie tej fazy może skutkować niepotrzebnym pomiarem sprawnych kondensatorów i wydłużeniem czasu naprawy.
Przygotowanie stanowiska i niezbędne narzędzia
Efektywny serwis wymaga odpowiedniego przygotowania miejsca pracy oraz skompletowania zestawu narzędzi. Do podstawowych akcesoriów należą:
- Multimetr z funkcją pomiaru pojemności – pozwala określić rzeczywistą wartość faradów każdego kondensatora.
- ESR-mierz – specjalistyczne urządzenie do pomiaru rezystancji wewnętrznej elementu, kluczowe przy ocenie jakości pracy kondensatora.
- Stacja lutownicza z regulowaną temperaturą – niezbędna do bezpiecznego montażu i demontażu.
- Odsysacz cyny lub plecionka – ułatwia usunięcie nadmiaru materiału przy wymianie elementów.
- Lupa lub mikroskop USB – szczególnie przydatne do dokładnego oglądu powierzchni płyty.
- Uniwersalny zestaw kondensatorów elektrolitycznych zastępczych – w różnych wartościach pojemności i napięć.
Dobrze oświetlone i czyste stanowisko minimalizuje ryzyko przypadkowego uszkodzenia innych podzespołów podczas pracy. Przed przystąpieniem do pomiarów warto zwrócić uwagę na ochronę antyelektrostatyczną (ESD) – opaska na nadgarstek i mata antystatyczna to podstawa.
Pomiar parametrów i ocena kondensatorów

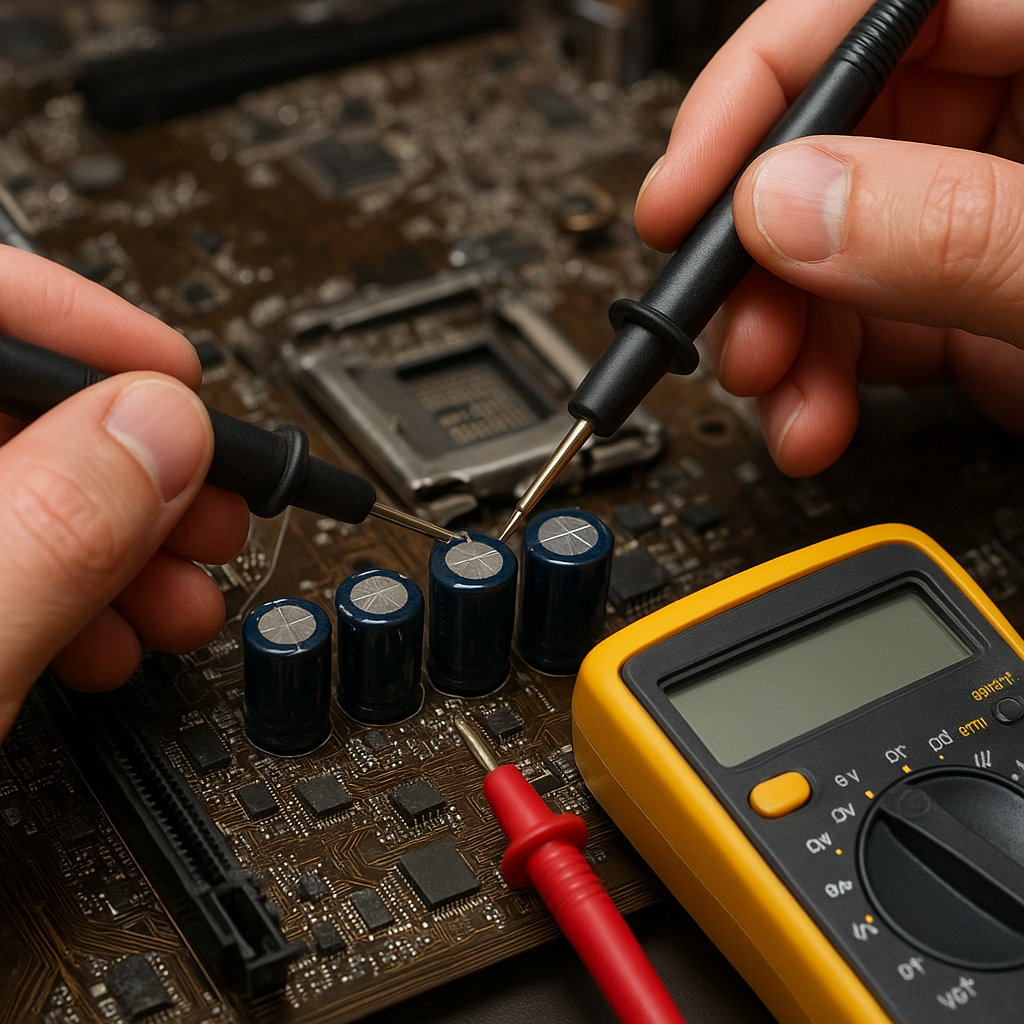

Pomiar pojemności przy użyciu multimetru
Przed sprawdzeniem kondensatorów należy je odizolować od reszty układu – częściowe podgrzanie nóżek może pomóc w złamaniu kontaktu. Kolejne kroki to:
- Ustawienie multimetru w trybie pomiaru pojemności (symbol „–|(|–”).
- Odłączenie biegunów kondensatora (najlepiej „na sucho”), aby uniknąć wpływu innych elementów.
- Przykładanie sond – czerwona do bieguna dodatniego, czarna do ujemnego. Wartość powinna być zbliżona do tej podanej na obudowie.
- Odnotowanie rozbieżności przekraczających 20% – sygnał, że kondensator może być uszkodzony.
Jeśli odczyt jest znacznie niższy, oznacza to utratę pojemności. Zbyt wysoka wartość może świadczyć o wewnętrznych zwarciach lub kondensatorze „przepalonym” przez zbyt wysokie napięcie.
Pomiar wewnętrznej rezystancji (ESR)
ESR to kluczowy parametr wpływający na zdolność kondensatora do filtrowania zakłóceń. Wysoka wartości rezystancji wewnętrznej prowadzi do spadków napięć i nadmiernego nagrzewania się elementu. Procedura pomiarowa:
- Podłączenie sond ESR-mierza bez odłączania elementu od płytki (większość modeli pozwala na pomiar „in situ”).
- Odczyt wyniku – porównanie z referencyjnymi danymi producenta.
- Wartości powyżej założonych norm (zwykle kilkudziesięciu miliomów) oznaczają konieczność wymiany kondensatora.
Pomiary ESR są tym bardziej istotne, że kondensatory mogą wyglądać nienagannie, a mimo to tracić swoje właściwości filtrujące.
Diagnostyka wizualna i kryteria doboru części zamiennych
Po wykryciu uszkodzonych elementów należy dobrać odpowiedniki o identycznych parametrach lub lepszych. Kluczowe cechy to:
- wartość pojemności (w µF),
- napięcie pracy (w V) – nie może być niższe niż oryginał,
- temperaturowy zakres pracy (najlepiej 105°C),
- niskie ESR i długa żywotność (kilkanaście tysięcy godzin).
Podczas oceny wizualnej warto zwrócić uwagę na sposób montażu – elementy powierzchniowe (SMT) mają inne nóżki niż przewlekane (THT). Dokładne skopiowanie wzoru oraz zachowanie prawidłowego kierunku montażu (polaryzacji) to podstawa bezpieczeństwa i poprawnego działania płyty głównej.
Demontaż i ponowny montaż kondensatorów
Lutowanie kondensatorów wymaga precyzyjnej kontroli temperatury i czasu działania grota lutowniczego. Oto zalecana procedura:
- Rozgrzanie grota do odpowiedniej temperatury (ok. 300–320°C).
- Nałożenie odrobiny kalafonii lub pasty lutowniczej na styki – ułatwia rozpuszczenie cyny.
- Delikatne podgrzewanie każdej nóżki starego kondensatora i usunięcie cyny odsysaczem.
- Wyjęcie uszkodzonego elementu pęsetą lub małymi kombinerkami.
- Wprowadzenie nowego kondensatora, zachowując właściwą polaryzację.
- Precyzyjne przylutowanie nóżek, unikanie tworzenia mostków lutowniczych.
- Kontrola jakości połączeń i ewentualne poprawki.
Dobrze wykonane spoiny lutownicze to gwarancja długotrwałej, bezawaryjnej pracy naprawionej płyty głównej.
