Naprawa zasilacza komputerowego wymaga precyzji, odpowiednich narzędzi i wiedzy z zakresu elektroniki. W poniższym artykule omówione zostaną kolejne etapy pracy nad uszkodzonym modułem zasilania, począwszy od dokładnej analizy usterek, aż po testy po zakończeniu naprawy. Dzięki temu każdy entuzjasta serwisu będzie w stanie samodzielnie przywrócić sprzęt do pełnej sprawności.
Wstęp do naprawy zasilacza
Zanim przystąpisz do pracy, zadbaj o bezpieczeństwo swoje i otoczenia. Zasilacz to element, w którym występują wysokie napięcia oraz komponenty mogące gromadzić ładunki przez długi czas, nawet po odłączeniu od sieci. Dlatego podstawową czynnością jest odczekanie co najmniej 10–15 minut od wyłączenia, a potem rozładowanie kondensatorów poprzez odpowiednio dobrany rezystor. Przygotuj obszar roboczy pozbawiony materiałów łatwopalnych, używaj izolowanych narzędzi i zachowaj porządek na stole.
Identyfikacja usterek
Pierwszym krokiem jest określenie typu awarii. Zasilacz może wykazywać różne symptomy, wśród których warto wyróżnić:
- Brak napięcia na wyjściach 12 V, 5 V lub 3,3 V.
- Szarpanie wentylatora lub nadmierny hałas.
- Przebicie lub charakterystyczny zapach kondensatorów.
- Niestałe napięcia, które skutkują resetowaniem się komputera.
- Widoczne uszkodzenia elementów – przypalenia, pęknięcia obudów.
Aby potwierdzić podejrzenia, przyda się multimetr oraz ewentualnie oscyloskop. Pomiar napięć pozwoli stwierdzić, czy usterka leży po stronie sekcji pierwotnej (sieciowej) czy wtórnej. Należy sprawdzić również bezpiecznik topikowy oraz mostek prostowniczy pod kątem ciągłości obwodu.
Demontaż i inspekcja

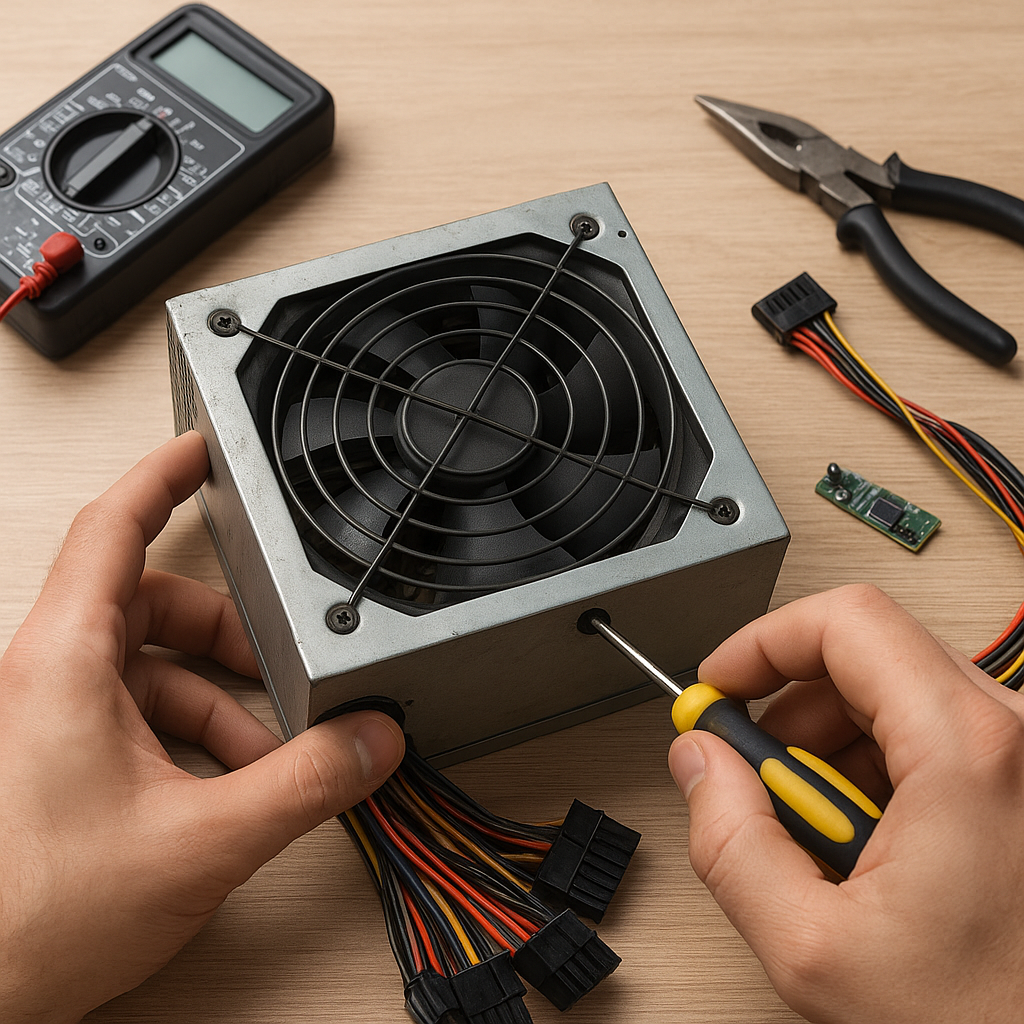

Rozkręcenie obudowy to moment, w którym warto zrobić zdjęcia lub szkice rozmieszczenia przewodów i elementów chłodzących. Następnie:
- Odłącz wszystkie przewody łączące płytę główną i peryferia.
- Wyjmij wentylator, zwracając uwagę na sposób zamocowania przewodów.
- Odkręć płytkę drukowaną od obudowy.
Inspekcja wizualna powinna skupić się na kondensatorach elektrolitycznych – wypukła lub wyciekająca obudowa wskazuje na konieczność wymiany. Skontroluj także cewki i transformator, czy nie występują ślady przegrzanie lub nadpalenia. W przypadku uszkodzenia druku sprawdź ścieżki montażowe pod kątem przerw i odlutowań.
Proces naprawczy
Gdy zidentyfikujesz wadliwe komponenty, przechodzisz do właściwej części naprawy:
- Wymiana kondensatorów: dobierz modele o tych samych parametrach napięcia i pojemności, z możliwie niską wartością ESR.
- Naprawa lub wymiana mostka prostowniczego, jeśli stwierdzono rozwarstwienie diod lub zbyt duże spadki napięcia.
- Wymiana bezpiecznika topikowego na taki sam typ i charakterystykę czasowo-prądową.
- Sprawdzenie stanu tranzystorów mocy i układów PWM – często ulegają uszkodzeniom wskutek przepięć.
- Inspekcja warystorów i odpowiednia diagnostyka elementów zabezpieczeń przeciwprzepięciowych.
Podczas lutowania zachowaj odpowiednią temperaturę grotu, aby nie uszkodzić laminatu. Używaj kalafonii lub topnika, by poprawić jakość połączeń. Po każdej wymianie komponentu skontroluj ciągłość obwodu i zmierz rezystancję, aby uniknąć zwarć.
Testowanie i uruchomienie
Przed podłączeniem do komputera warto sprawdzić zasilacz na stole testowym. Wystarczy dostarczyć do gniazda wejściowego sieciowego napięcie 230 V i użyć obciążenia rezystancyjnego lub specjalnej resystancji symulującej pobór prądu. Kluczowe kroki to:
- Sprawdzenie napięć na wszystkich liniach wyjściowych (3,3 V, 5 V, 12 V) pod obciążeniem.
- Analiza tętnień przy użyciu oscyloskopu – wartości powinny mieścić się w normach ATX (zwykle kilkadziesiąt miliwoltów).
- Monitorowanie temperatury elementów mocy w trakcie pracy – brak nadmiernego wzrostu to znak prawidłowego działania.
- Weryfikacja poprawności pracy zabezpieczeń OCP, OVP i SCP poprzez symulację przeciążeń.
Po pozytywnym zaliczeniu testów zmontuj ponownie obudowę, zwróć uwagę na prawidłowe umiejscowienie przewodów oraz wentylatora, by zapewnić optymalne warunki chłodzenia. Ergonomiczne ułożenie kabli zmniejszy ryzyko uszkodzeń mechanicznych w przyszłości.
Każda czynność w serwisie zasilaczy wymaga cierpliwości i dbałości o szczegóły. Dzięki przedstawionym wskazówkom praca nad uszkodzonym sprzętem stanie się bardziej przewidywalna i bezpieczna dla każdego elektronik-amatora oraz profesjonalisty.
