Naprawa zasilacza impulsowego wymaga solidnego przygotowania oraz znajomości podstawowych zasad elektroniki. W niniejszym tekście omówię kroki niezbędne do skutecznej diagnostyki i wymiany uszkodzonych podzespołów. Przed przystąpieniem do prac kluczowe jest zwrócenie uwagi na kwestie bezpieczeństwa i odpowiednie narzędzia, co pozwoli zminimalizować ryzyko uszkodzenia urządzenia lub porażenia prądem.
Bezpieczeństwo i przygotowanie
Każda naprawa powinna rozpocząć się od przestrzegania zasad bezpieczeństwo i higieny pracy. Zasilacze impulsowe operują zwykle na napięciach nawet kilkuset woltów, dlatego nieuwaga może grozić poważnym wypadkiem.
Wyłączenie i rozładowanie
- Odłączenie zasilania sieciowego oraz wyjęcie wtyczki z gniazdka.
- Rozładowanie kondensatorów filtrujących – warto odczekać kilka minut i sprawdzić napięcie miernikiem.
- Unikanie bezpośredniego dotyku do elektrolitycznych kondensator o dużej pojemności.
Przygotowanie stanowiska
- Stabilna, dobrze oświetlona powierzchnia robocza.
- Izolowana mata antystatyczna oraz opaska ESD, chroniąca podzespoły przed elektrostatyczne wyładowania.
- Organizacja narzędzi: wkrętaki izolowane, cążki, pincety, młotek lutowniczy.
Przed przystąpieniem do działań warto sporządzić notatki dotyczące modelu zasilacza oraz oznaczeń elementów. Pomoże to w ewentualnym zamawianiu części zamiennych.
Identyfikacja i diagnoza usterek
Rozpoznanie przyczyny awarii zasilacza impulsowego jest kluczowe dla skutecznej naprawy. Należy skupić się na symptomach takich jak brak napięcia wyjściowego, zwarcie, przerywane działanie czy nadmierny hałas.
Kontrola wizualna
- Sprawdzenie pęknięć lub wybrzuszeń na aluminiowych obudowach kondensator elektrolitycznych.
- Detekcja przypaleń na płytce drukowanej, ślady zwęgleń przy elementach SMD, ślady topnienia.
- Stan radiatorów i wentylatorów – zabrudzone chłodzenie może prowadzić do przegrzewania.
Pomiary parametrów
- Pomiar ciągłości ścieżek drukowanych, sprawdzenie rezystancji uzwojeń transformatora wysokiego napięcia.
- Test diod prostowniczych i elementów ograniczających prąd przy użyciu multimetru w trybie dioda.
- Sprawdzenie rezystancji i wartości cewki zasilającej – niska indukcyjność cewki może wskazywać na uszkodzenie.
W razie trudności z interpretacją pomiarów warto sięgnąć po oscyloskop lub analizator stanów logicznych, by zbadać przebiegi napięć na głównych węzłach konstrukcji.
Wymiana kluczowych elementów i testowanie

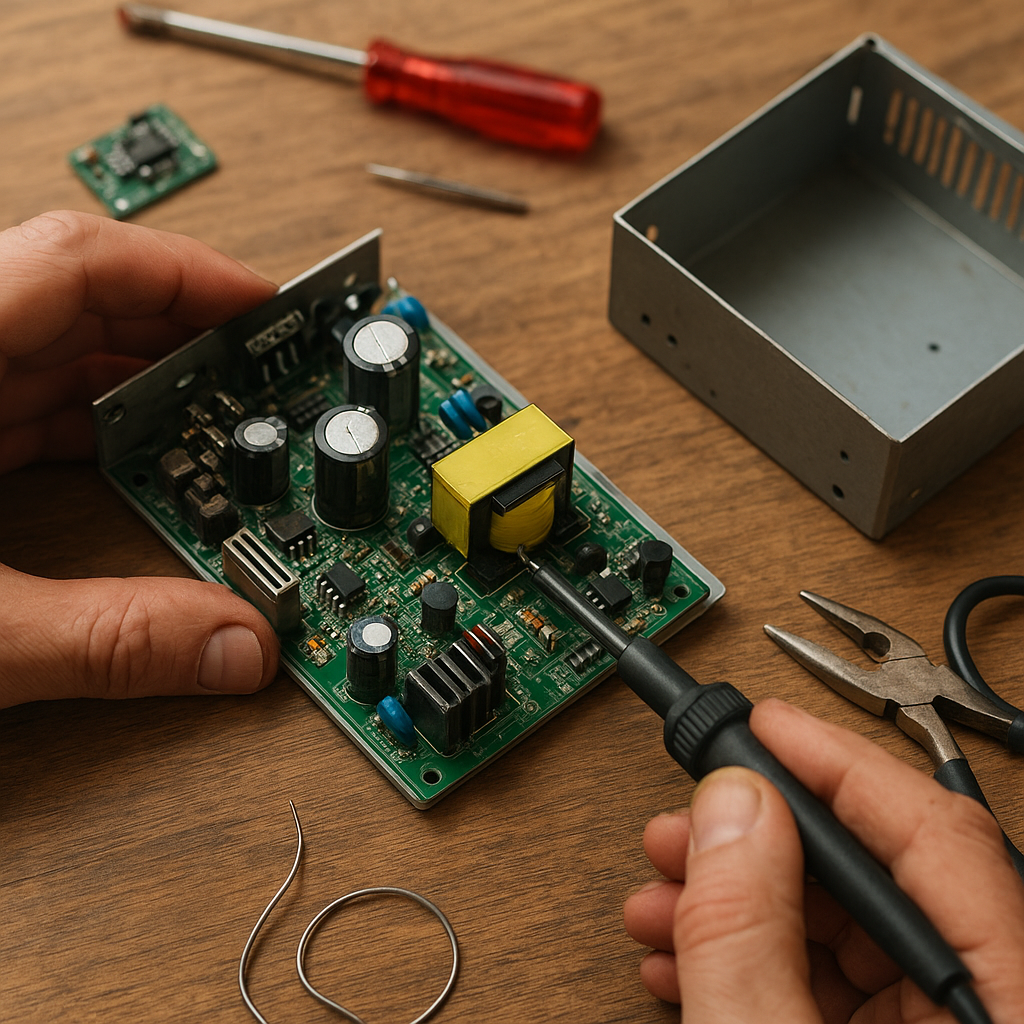

Po zidentyfikowaniu uszkodzonego podzespołu należy przystąpić do demontażu i wymiany. Ważne jest zachowanie poprawnej kolejności oraz precyzja lutowania, aby nie uszkodzić płytki.
Demontaż i przygotowanie podzespołów
- Odlutowanie uszkodzonej diody lub tranzystora w stopniu pierwotnym i wtórnym.
- Usunięcie wybrzuszonych kondensatorów, zwracając uwagę na właściwą polaryzację.
- Przygotowanie nowych podzespołów – sprawdzenie parametrów napięciowych i pojemnościowych.
Lutowanie i kontrola jakości
- Stosowanie cyny bezołowiowej z topnikiem, właściwa temperatura grota lutownicy (350–380°C).
- Unikanie zimnych połączeń, zapewnienie równomiernego przepływu ciepła.
- Kontrola wzrokowa i przy użyciu mikroskopu inspekcyjnego – brak mostków lutowniczych.
Po zakończeniu wymiany elementów warto wykonać testy na sucho, symulując obciążenie przy pomocy rezystorów lub elektronicznego obciążnika. Pozwala to zweryfikować stabilność napięć wyjściowych w granicach dopuszczalnych tolerancji.
Praktyczne porady i najlepsze praktyki
Efektywna naprawa zasilacza impulsowego opiera się nie tylko na wiedzy technicznej, ale także na doświadczeniu i dbałości o detale. Oto kilka wskazówek, które ułatwią pracę:
- Zawsze notuj pomiary przed i po wymianie elementu – ułatwia to ewidencję i kontrolę jakości.
- Przy częstej wymianie podzespołów inwestuj w stację lutowniczą z regulacją temperatury i odsysaczem cyny.
- Wykorzystuj dokumentację serwisową lub schematy, by zrozumieć przebieg sygnałów i układ ścieżek.
- W przypadku niestandardowych usterek rozważ wymianę modułu wtórnego lub zamiennika kompatybilnego z oryginalnym modelem.
- Regularnie czyść wnętrze zasilacza z kurzu i zabrudzeń – poprawia to chłodzenie i wydłuża żywotność elementów.
Podsumowując, naprawa zasilacza impulsowego wymaga zarówno cierpliwości, jak i precyzji. Przestrzeganie zasad lutowanie oraz prawidłowa diagnoza to klucz do sukcesu. Zwróć uwagę na odpowiednie testowanie i monitorowanie parametrów takich jak napięcie wyjściowe czy natężenie prądu podczas obciążenia. Świadomość możliwych zagrożeń oraz stosowanie się do najlepszych praktyk serwisowych pozwoli zrealizować naprawę skutecznie i bezpiecznie.
