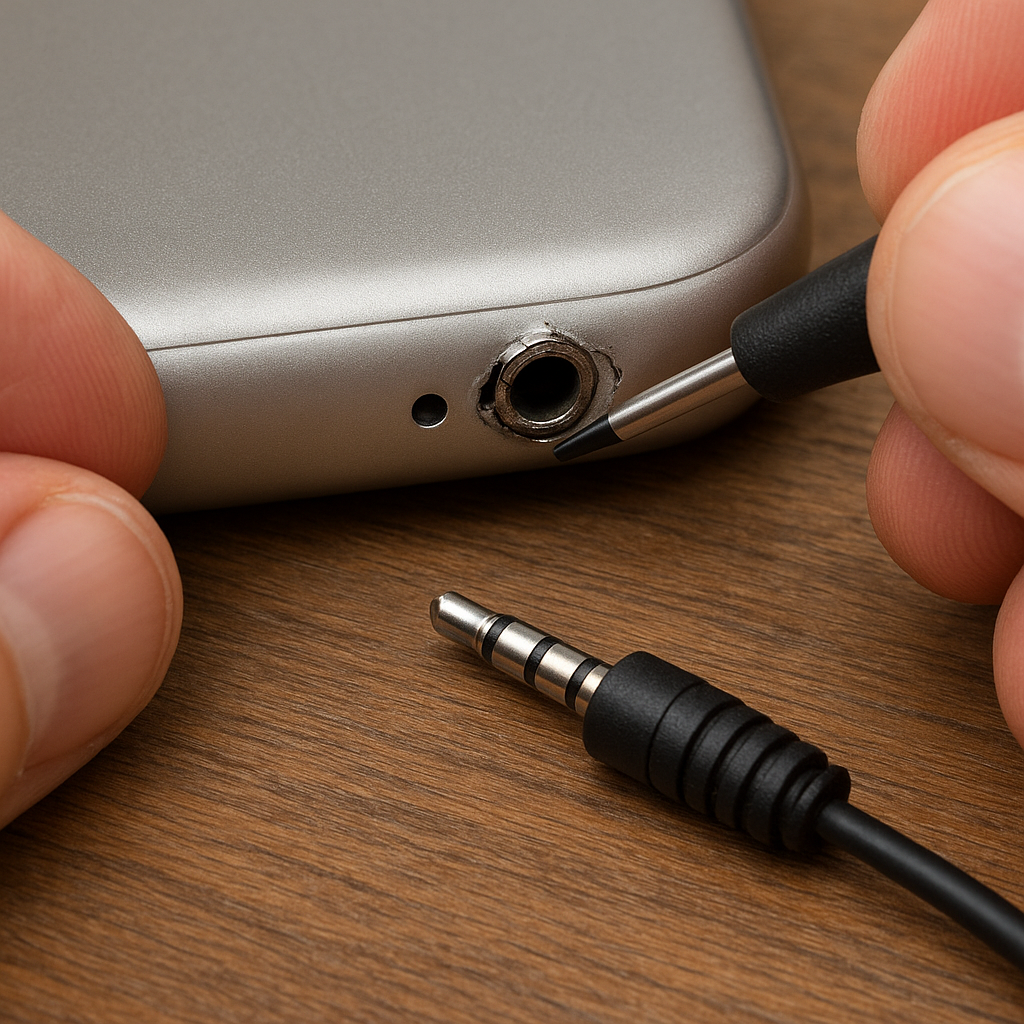

W wielu urządzeniach elektronicznych, od smartfonów po laptopy, uszkodzone gniazdo słuchawkowe bywa częstą przyczyną utraty komfortu korzystania z audio. Poniższy artykuł opisuje kolejne etapy diagnostyki, demontażu i naprawy uszkodzonego portu, a także wskazówki dotyczące konserwacji, które pozwolą uniknąć problemów w przyszłości.
Diagnostyka i przygotowanie do naprawy
Dokładna ocena stanu technicznego urządzenia pozwala zaoszczędzić czas i zapewnić skuteczność działań. Przed przystąpieniem do pracy należy zgromadzić niezbędne narzędzia oraz zachować zasady bezpieczeństwo.
Identyfikacja objawów usterki
- Brak dźwięku lub przerywane odtwarzanie.
- Luzy lub niestabilne połączenie słuchawek.
- Zniekształcenia, trzaski przy ruchu wtyczki.
- Widoczne uszkodzenia mechaniczne wewnątrz portu.
Przygotowanie narzędzi i akcesoriów
- Multimetr do testowanie ciągłości obwodów i napięcia.
- Precyzyjne śrubokręty (Torx, Phillips, Pentalobe w zależności od producenta).
- Antystatyczna opaska na nadgarstek i podstawka.
- Cieńkie pęsety, szczoteczka do czyszczenia, sprężone powietrze.
- Oryginalny lub zamienny konektor słuchawkowy.
Demontaż i bezpośrednia naprawa
Skuteczna naprawa wymaga skrupulatności i zachowania kolejności czynności. Poniżej znajdują się kroki, które pomogą w prawidłowym demontażu i wymianie uszkodzonego elementu.
Rozebranie obudowy urządzenia
- Wyłącz sprzęt i odłącz od źródła zasilania.
- Odkręć wszystkie śrubki mocujące obudowę, zwracając uwagę na ich różnorodność.
- Delikatnie podważ obudowę plastikową lub metalową przy pomocy klinów z tworzywa, aby nie uszkodzić zaczepów.
- Odsłoń płytę główną i zlokalizuj uszkodzone gniazdo.
Usunięcie uszkodzonego portu
- Zaznacz punkty lutownicze, aby później przywrócić właściwą orientację konektora.
- Podgrzej kolejno pady lutownicze za pomocą lutownicy i odsysaj nadmiar cyny przy pomocy odsysacza lub plecionki.
- Wyjmij delikatnie port za pomocą pęsety.
- Oczyść pady i okolice ścieżek od pozostałości cyny i zanieczyszczeń.
Montaż nowego gniazda
- Porównaj wymiarowo nowy element z oryginałem, by zapewnić zgodność.
- Zastosuj cienką warstwę topnika lub kalafonii, by ułatwić lutowanie.
- Umieść port na wyczyszczonych padach, sprawdź czytelność oznaczeń położenia.
- Przylutuj kolejno każdy pin, kontrolując za pomocą multimetru ciągłość połączeń.
- Skontroluj, czy lutowania są solidne i nie tworzą mostków między sąsiednimi padami.
Testowanie i kalibracja po naprawie
Po złożeniu urządzenia konieczne jest przeprowadzenie szczegółowego testowanie funkcjonalności. To etap, na którym można wychwycić ewentualne błędy wykonania lub problemy montażowe.
Podstawowe sprawdzenie obwodów
- Zmierz napięcie zasilania sekcji audio – powinno odpowiadać specyfikacji producenta.
- Sprawdź ciągłość między pinami gniazda a odpowiednimi punktami na płycie.
- Skontroluj brak zwarć między pinami kanału lewego i prawego oraz masą.
Testy dźwięku z użyciem słuchawek
- Podłącz sprawne słuchawki i odtwarzaj pliki w różnych formatach (MP3, WAV).
- Sprawdź jakość stereo, balans głośności, brak trzasków przy włożeniu i wyjęciu wtyczki.
- Zanotuj ewentualne anomalie – mogą wskazywać na niedokładne lutowanie lub uszkodzony układ audio.
Konserwacja i profilaktyka
Regularne przeglądy i prawidłowa eksploatacja znacząco przedłużają żywotność portu słuchawkowego. Oto wskazówki, które warto wdrożyć zaraz po zakończonej naprawie.
Ochrona mechaniczna
- Unikaj gwałtownych ruchów słuchawką podczas odłączania.
- Stosuj osłonki lub adaptery zmniejszające obciążenie portu.
- Nie używaj uszkodzonych lub źle spasowanych wtyczek.
Regularne czyszczenie
- Co kilka miesięcy wydmuchaj port sprężonym powietrzem.
- Użyj cienkiej szczoteczki lub bawełnianej wykałaczki do usuwania kurzu.
- Spryskaj kontakt środek do czyszczenia elektroniki, by uniknąć korozji.
Monitorowanie parametrów audio
- Zwracaj uwagę na niestandardowe sygnały – szumy, trzaski czy nieprawidłowe odtwarzanie.
- W razie potrzeby przeprowadzaj diagnostykę układu audio na płycie.
- Wykorzystuj testy pomiarowe, by szybko wykryć spadki napięć lub wzrost rezystancji.
Podsumowanie technik montażu alternatywnego
W niektórych przypadkach, gdy demontaż płyty głównej jest utrudniony, można zastosować techniki “na płasko” lub z użyciem gniazd przelotowych. Wymaga to jednak większej precyzji i doświadczenia w pracy z izolacja przewodów i dodatkowych łączników. Metody te opisano poniżej:
Metoda przylutowania przewodów
- Przylutuj cienkie przewody bezpośrednio do ścieżek płyty głównej.
- Poprowadź je do zewnętrznego modułu z gniazdem słuchawkowym.
- Zabezpiecz całość koszulkami termokurczliwymi oraz klejem epoksydowym.
Gniazdo podwójnego montażu
- W użyciu alternatywnym zastosuj gniazdo przelotowe montowane na obudowie.
- Przewody łączące poprowadź subtelnie wewnątrz, unikając naprężeń.
- Upewnij się, że połączenia są solidne, a punkty lutownicze nie obciążają płyty głównej.
Materiały i części zamienne
Wybór wysokiej jakości komponentów to gwarancja długotrwałej wydajności. Poniżej znajdują się rekomendowane źródła i kryteria doboru:
Specyfikacja techniczna gniazda
- Typ montażu: przewlekany lub powierzchniowy (SMT).
- Rodzaj łącza: 3.5 mm stereo TRS lub TRRS.
- Obudowa metalowa dla większej wytrzymałości mechanicznej.
- Kontakt złocony dla lepszej przewodności i odporności na korozję.
Zakup części
- Autoryzowani dystrybutorzy elektroniki (np. RS Components, TME).
- Sklepy online ze sprawdzonymi opiniami i gwarancją zwrotu.
- Zapisz numer katalogowy komponentu, aby uniknąć pomyłek przy zamawianiu.
